Чтобы подключить домофон в квартире, сначала определите подъездную систему и проверьте совместимость нового устройства. Сфотографируйте прежние соединения, подпишите жилы, отключите оборудование предусмотренным способом и подключите трубку или видеомонитор по его инструкции. Затем настройте адрес, если он нужен, и проверьте вызов, разговор и открывание двери. Цвет проводов и похожий корпус не заменяют схему производителя.
Что проверить перед подключением домофона в квартире
Перед подключением выясните, какую задачу вы решаете: меняете работающую трубку, ставите устройство вместо отсутствующего, подключаете видеомонитор к подъезду или отдельную панель у двери квартиры. Затем запишите производителя и модель подъездного оборудования, тип абонентской линии и обозначение прежнего устройства. Если данных нет, запросите их у обслуживающей организации: по количеству жил определить систему нельзя.

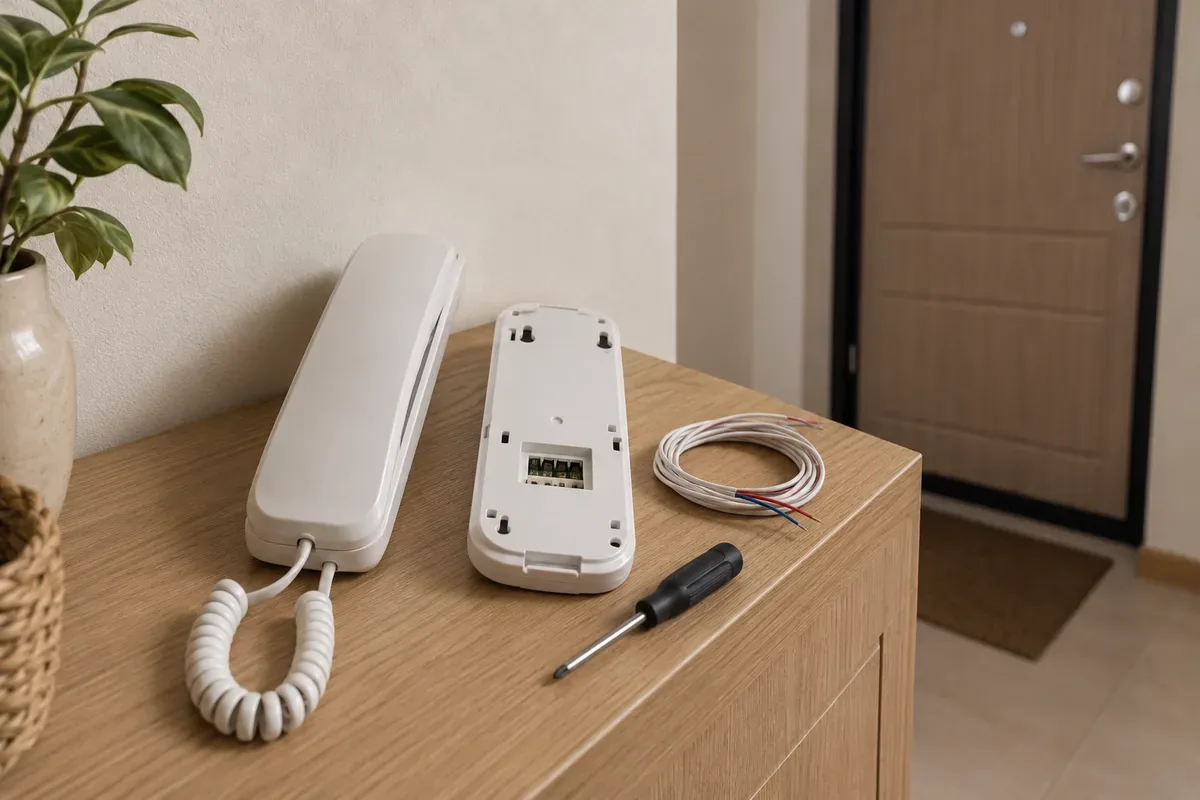

Рядом с трубкой видна задняя сторона второго устройства с креплениями и разъёмом
Координатная и цифровая системы используют разные принципы подключения и адресации. Внешне похожие трубки могут не подходить друг другу. Выбрали замену по форме корпуса — можете получить устройство, которое не принимает вызов или не открывает дверь.
Сначала определите систему и сохраните старое подключение. Только после этого выбирайте замену и отсоединяйте провода.
При замене исправной трубки сделайте читаемые фотографии клемм, маркировки и перемычек. Подпишите каждую жилу отдельно и запишите модель. Общий снимок корпуса не поможет, если на нём не видны обозначения контактов.
Если трубки и проводов нет, уточните точку подключения и порядок доступа к ней. Не ищите квартирную линию перебором контактов в общем шкафу. Эта инструкция охватывает квартирное устройство и доступный квартирный участок: перенастройка подъездного контроллера или коммутатора требует другой схемы работ.
На объекте мы сначала сопоставляем сведения о подъездной системе со старым подключением. Такой порядок помогает отделить замену устройства от задачи, где сначала нужно восстановить или проложить линию.
Как выбрать совместимую трубку или видеодомофон
Выбирайте трубку по подтверждённой совместимости с конкретной подъездной системой и её способом адресации. Для видеомонитора проверьте всю связку: подъездное оборудование, интерфейс подключения, блок сопряжения и сам монитор. Если нужна панель у квартирной двери, отдельно сопоставьте её интерфейс, формат видео и питание с документацией монитора. Размер экрана и функции приложения проверяйте после этого.
Название категории помогает сузить поиск: например, трубку для цифрового домофона и трубку для координатной системы нужно подбирать под разное оборудование. Одного названия категории для покупки недостаточно — сверяйте модель и инструкцию.
У цифровой трубки уточните порядок настройки адреса. Конфигурация прежнего устройства служит ориентиром только при подтверждённом соответствии моделей.
При переходе на монитор проверьте, нужен ли отдельный блок сопряжения или он встроен. Поддержку подъездного видео выясняйте отдельно: замена аудиотрубки монитором сама по себе не добавляет изображение. Беспроводные функции также не означают, что подъездная линия, панель и питание подключаются без кабеля.
Покупайте монитор после проверки всей связки оборудования. Иначе понадобятся дополнительные модули или замена устройства.
В каталоге домофонов сравнивайте варианты уже с перечнем требований. Мониторы ниже — кандидаты для подбора, их совместимость с вашим подъездом нужно подтвердить.
Схема подключения домофона и подготовка к работе
Схема подключения домофона должна опираться на инструкции ваших устройств: назначение клемм, полярность, требования к кабелю и питанию. Сначала выберите архитектуру подключения, затем перенесите обозначения контактов из документации на рабочую схему. Универсальной распиновки и общего назначения цветов нет. До демонтажа сохраните исходные соединения и отключите оборудование способом, который предусмотрел производитель.
Задача | Функциональная схема | Что уточнить по документации |
|---|---|---|
Замена аудиотрубки | Квартирная абонентская линия → совместимая трубка | Клеммы, полярность, адресация |
Подключение монитора к подъезду | Подъездная система → совместимый интерфейс сопряжения → монитор | Поддержка системы, питание, наличие видео |
Отдельный квартирный комплект | Вызывная панель ↔ видеомонитор | Интерфейс, формат видео, питание, управление замком |
Это схемы взаимодействия устройств, а не распиновки. При подтверждённой прямой поддержке подъездной системы отдельный модуль может не требоваться; решение берите из документации монитора.
Подготовьте отвёртку под крепёж, инструмент для снятия изоляции, бирки, крепёж под основание и соединители под используемые жилы. Выберите место без натяжения кабеля, с доступом к соединениям. Перед сверлением проверьте скрытые коммуникации.
Тип, длину и сечение кабеля сверяйте с паспортом. Продумайте защиту от повреждений и размещение относительно силовых линий по применимым требованиям. Для питания используйте штатное решение производителя; монтаж стационарной сети питания выходит за пределы подключения абонентской линии.
Разобрали соединения без маркировки — потеряли исходную схему. Соединили по цветам — рискуете перепутать назначение жил.
Как подключить трубку домофона самостоятельно
Чтобы подключить трубку домофона в квартире самостоятельно, подтвердите тип системы и совместимость устройства, сохраните старое подключение, выполните штатное отключение и только затем снимайте трубку. Новую модель настройте по инструкции, подключите к подтверждённой квартирной линии, закрепите и проверьте в работе. Если прежнего устройства нет, сначала получите сведения о назначении проводов и параметрах подключения.

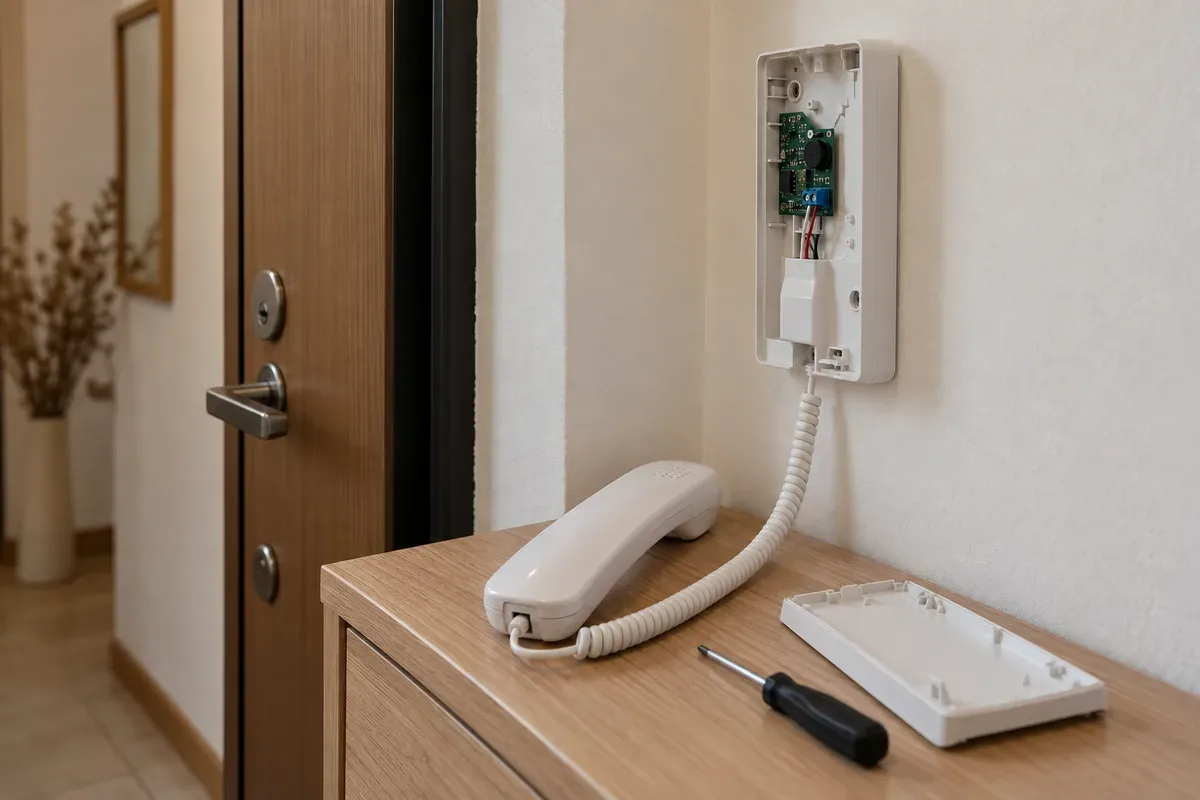

Крышка домофона снята, внутри видны плата и клеммы с подключёнными проводами
- Зафиксируйте исходное состояние. Сфотографируйте клеммы и перемычки, подпишите жилы. Проверьте, что надписи читаются на снимках.
- Отключите оборудование. Следуйте инструкции и проверьте безопасное состояние цепей. Не отключайте общую подъездную систему ради замены квартирной трубки.
- Снимите старое устройство. Отсоединяйте подписанные жилы, защищая свободные концы от взаимного замыкания.
- Настройте новую трубку. Для цифровой модели задайте адрес по документации системы и устройства. Отдельно проверьте, соответствует ли он номеру квартиры. К координатной трубке настройки цифровой модели не переносите.
- Подключите жилы. Соблюдайте обозначения клемм и полярность. Зачистите провод по требованиям соединения: без повреждения проводника и оголённого участка снаружи.
- Закрепите и соберите корпус. Кабель не должен тянуть клеммы или попадать под крепёж. Включите устройство штатным способом.
Адрес цифровой трубки проверяйте по инструкции. Механическое копирование чужих перемычек может привести к неправильной адресации.
После включения вызовите именно свою квартиру, поговорите в обе стороны, откройте дверь и завершите разговор. Слабый контакт может дать прерывистую связь, а замыкание жил — нарушить работу линии. Не переворачивайте провода под питанием для проверки догадки.
Как подключить видеодомофон в квартире
Подключение видеодомофона начните с выбора направления: подъездная система, панель у квартирной двери или оба направления при поддержке оборудования. Для подъезда используйте подтверждённую производителем схему сопряжения. Для отдельной панели сначала проверьте совместимость и место обзора, затем подготовьте трассу. Питание, видеосигнал и управление замком подключайте по документации всей связки устройств.
Подключение к подъезду
Подготовьте монитор и модуль сопряжения, если он нужен. При отключённом питании соедините квартирную линию с обозначенными входами модуля, а модуль — с монитором по схеме производителя. Выставьте режимы и перемычки именно вашей модели. Внешнее сходство блоков не подтверждает одинаковое назначение клемм.
Подключите предусмотренное питание, выполните настройки и испытайте вызов, разговор и открывание. Подъездное изображение проверяйте через предусмотренный видеотракт, если он есть и поддерживается. От существующей аудиолинии нельзя ожидать видео без соответствующей схемы.
Подключение отдельной панели
До окончательного крепления оцените обзор с выбранного места: в кадр должен попадать посетитель. Подготовьте кабельную трассу, соедините панель и монитор по обозначениям клемм, подключите штатное питание. Если оборудование предусматривает выбор формата видео, согласуйте режимы по инструкциям обеих моделей.
Управляющий выход замка и его питание подключайте строго по схеме комплекта. Не считайте любой контакт открытия выходом питания: ошибка в назначении соединений нарушит работу оборудования.
Проведите испытание до окончательной сборки. При совместной работе с подъездом отдельно проверьте каждое направление, затем закрепите устройства и закройте доступные соединения.
Как проверить подключение и найти ошибку
Проверяйте домофон по функциям: вызов нужной квартиры, разговор в обе стороны, открывание двери и завершение сеанса. Для видеомонитора добавьте изображение и работу каждого подключённого направления. Если функция не работает, сначала сопоставьте симптом со схемой и настройками. Перед исправлением соединений отключайте оборудование предусмотренным способом, меняйте только то, причину чего проверили.
Не начинайте с одновременной перестановки проводов и перемычек: после нескольких изменений трудно понять, что именно повлияло на результат.
- Не приходит вызов. Сверьте совместимость устройства и адрес цифровой трубки. Неверный адрес может направить вызов не туда или оставить вашу трубку без вызова.
- Связь прерывается. Осмотрите клеммы, подготовку жил и места соединений. Слабый контакт оставляет неисправность даже при верной схеме.
- Разговор работает, дверь не открывается. Сверьте схему управления открыванием и настройки сопряжения. Исправный разговор ещё не подтверждает правильность всего подключения.
- Есть звук, но нет изображения. Проверьте наличие видеосигнала, подключение видеотракта и соответствие форматов панели и монитора.
- После замены нарушилась работа линии. Отключите новое устройство и осмотрите квартирные соединения на замыкание. Не исправляйте проблему перенастройкой общего оборудования.
Исправляйте одну подтверждённую причину за раз, затем повторяйте полный цикл проверки.
Если подключение домофона в квартире требует восстановления неизвестной схемы, подготовьте фотографии для расчёта работ. На странице установки домофона в квартире можно воспользоваться калькулятором, указав свой сценарий подключения.
От чего зависит стоимость подключения и что подготовить для расчёта
Стоимость подключения зависит от исходной задачи, совместимости оборудования, состояния квартирной линии и необходимости прокладывать кабель или добавлять сопряжение. Замена трубки на подтверждённой исправной линии и подключение монитора с отдельной панелью требуют разного состава работ. Для расчёта опишите результат, который хотите получить, и приложите сведения о существующем подключении: одной фотографии лицевой стороны трубки недостаточно.
Перед самостоятельным монтажом этот же набор сведений поможет проверить, всё ли подготовлено. Если часть данных отсутствует, сначала выясните её: покупка оборудования не устранит неизвестность в схеме.
- Задача подключения. Укажите, меняете ли вы трубку, подключаете подъезд к монитору или добавляете квартирную панель.
- Модель подъездной системы. Запишите производителя и обозначение оборудования, приложите ответ обслуживающей организации, если обращались к ней.
- Старое устройство и соединения. Подготовьте снимки маркировки, клемм, перемычек и подписанных проводов до разборки.
- Выбранное оборудование. Сохраните инструкции монитора, трубки, панели и блока сопряжения, которые планируете соединить.
- Кабельный маршрут. Покажите точки установки, доступные участки линии и места, где понадобится новая прокладка.
- Питание и открывание. Укажите предусмотренный блок питания, подключаемую дверь и функции, которые должны работать после монтажа.
В расчёте попросите разделить оборудование и работы, обозначить необходимость новой линии и настройки сопряжения. Такой состав позволит сопоставить предложение с вашей задачей, а не с условной «установкой домофона» без описания.
Источники
Для монтажа используйте руководство именно вашей модели: обозначение на корпусе должно совпадать с обозначением в документе. Для видеодомофона соберите инструкции монитора, панели и блока сопряжения, если он нужен. Схема одного устройства не описывает автоматически всю связку. Если документа нет в комплекте, запросите его у производителя или поставщика, указав полное название оборудования.
Ниже — официальные сайты производителей, где можно искать документацию или контакты для её запроса. Это отправные точки, а не универсальные схемы подключения. Сведения о модели подъездной системы, назначении квартирной линии и порядке доступа к точке подключения уточняйте у организации, которая обслуживает ваш подъезд. Сохраните полученную схему вместе с фотографиями: при следующей замене не придётся заново восстанавливать исходное подключение.
- Официальный сайт Laskomex — производитель домофонного оборудования Laskomex.
- Официальный сайт COMMAX — производитель домофонного оборудования COMMAX.
Если хотите поручить подключение монтажнику, оставьте заявку с моделями устройств и фотографиями соединений — по ним можно подготовить состав работ под вашу квартиру.
Частые вопросы
Что отправить для подбора, если инструкция старой трубки потеряна?
Сфотографируйте корпус, наклейку с моделью и доступные обозначения внутри устройства. Дополните снимки сведениями о подъездном оборудовании. Не разбирайте подключённую трубку только ради фотографии: сначала выполните предусмотренное отключение.
Нужно ли записывать расположение перемычек, если есть фотография?
Да, добавьте текстовую запись с обозначениями рядом с перемычками. Она поможет прочитать конфигурацию, если снимок окажется нечётким. При подборе другой модели эту запись используют как исходные сведения, а порядок настройки берут из её инструкции.
Что сообщить, если в квартире остались только провода?
Укажите, где выходят жилы, есть ли маркировка и что известно о прежнем устройстве. Приложите общий снимок места и крупный план доступного участка. Назначение линии и параметры подключения запросите у обслуживающей организации до покупки трубки.
